Модель XLWF16-16-5
1. Кількість робочих положень Промивка 16, Наповнювач 16, Укупорка 5
Необхідна ємність 6000 BPH (600 мл)
Спосіб заповнення Самопливом
Застосовний діаметр пляшки 50－110 мм, висота 150－320 мм
Тиск подачі повітря 0,7 МПа
Споживання повітря 0.8M3/хв
Тиск промивної води 0.2-0.25 МПа
Витрата промивної води 1,5 т/год
Номінальна напруга 380В
Потужність головного двигуна 2KW
Встановлена потужність 4KW
Розміри (2760 x 2060 x 2700) мм
Вага машини 4000 кг
2. Елементи мийно-наповнювальної укупорочної машини
| Пункт | Назва частини | Бренд | Походження |
| 1 | PLC | МІЦУБІСІ | ЯПОНІЯ |
| 2 | Дотик | Екран | |
| 3 | Інвертор | ABB | ШВЕЙЦАРСЬКИЙ |
| 4 | Перемикач | ШНАЙДЕР | ФРАНЦІЯ |
| 5 | Контактор | ||
| 6 | РЕЛАЄР | ||
| 7 | Електромагнітний клапан | AIRTAC | ТАЙВАНЬ |
| 8 | Драйв мото | ФЕЙТУО | КИТАЙ |
| 9 | Редуктор | ABB | ШВЕЙЦАРСЬКИЙ |
| 10 | Водяний насос | НАНФАНГ | КИТАЙ |
| 11 | Основний підшипник | Компанія SKF | Швеція |
| 12 | датчик | АВТОНІКА | Корея |
| 13 | Повітряний компонент | AIRTAC | ТАЙВАНЬ |

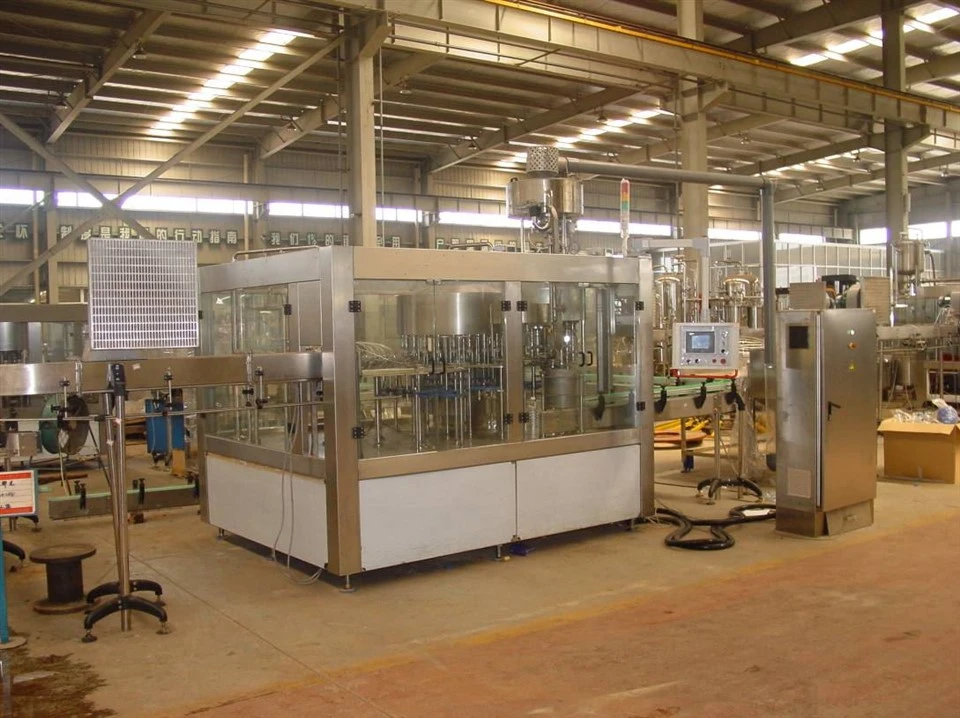

XLWF16-16-5 3 в 1 машині для ПЕТ-пляшки об’єднує функції промивання, наповнення та закупорювання разом. Заснований на передовій закордонній технології та розроблений відповідно до вимог до обробки мінеральної води, чистої води тощо.
Робочий процес:
Пляшки подаються з повітряного конвеєра в машину три-в-одному за допомогою зірчастого колеса. Затискач для пляшки, встановлений на поворотному колесі промивної машини, захопить горловину пляшки та зробить поворот на 180º уздовж напрямної доріжки, щоб горловина пляшки була спрямована вниз.
У призначену секцію мийної машини промивна вода буде витікати зі спеціальних форсунок для промивання внутрішньої стінки пляшки. Після промивання та капання пляшки, захоплені затискачем для пляшок, зроблять ще один поворот на 180º уздовж напрямної доріжки, щоб повернутися горловиною пляшки догори.
Очищені пляшки виводяться з промивної машини за допомогою зірчастого колеса. Після входу в зону наповнення пляшки утримуються несучими пластинами, що підтримують горловину, які приводяться в дію механізмом перенесення пляшок, щоб підняти їх і зчепити з наповнювальними клапанами.
Заповнення здійснюється самопливом. Матеріал заповнюється в пляшку через наповнювальний клапан. Пляшка опускається вниз і залишає клапан до закупорювальної машини за допомогою зірчастого колеса для обробки горловини.
Леза проти обертання на закриваючих головках захоплюють шийку пляшки, щоб запобігти її обертанню та утримувати її у вертикальному положенні. Поворотна закупорювальна головка здійснюватиме поворотні та обертові рухи разом із машиною, щоб завершити повний процес закривання кришки, розміщуючи, закручуючи та від’єднуючи під керуванням кулачка.
